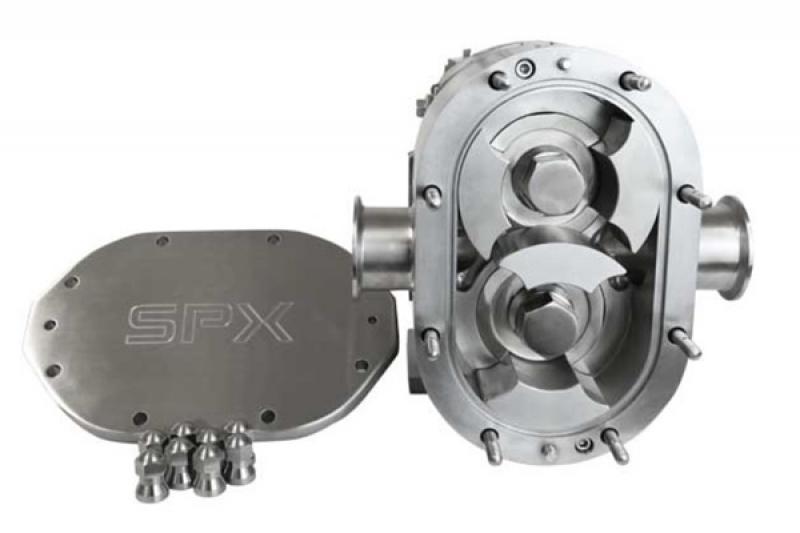

Bomba Sanitaria de Desplazamiento Positivo Universal 3

Bomba Universal 3 de SPX Waukesha Cherry-Burrell es sanitaria y de desplazamiento positivo, que puede ser de lóbulos rotatorios o pistón circunferencial, que mueve fluidos de baja y alta viscosidad, que entrega  flujo medido a presiones de hasta 500 PSI.  El cuerpo y la tapa son de acero inoxidable 316L de forma estándar, que hacen de esta una atractiva opción de bomba higiénica para sus aplicaciones más desafiantes en la industria de alimentos y bebidas.

Beneficios de la Bomba Universal 3:

Presión de hasta 500 psi (34.5 bar) y temperatura de 300 ° F (149 ° C) como estándar.

Certificadas por 3A, EHEDG

Se pueden limpiar sin desmontar en un circuito (CIP).

Ensamblado y probado en Delavan, WI con rotores en Alloy 88 que no se sueldan ante la fricción.

Caja de engranajes de acero inoxidable 304 estándar proporciona transferencia ideal de fluido capaz de soportar los rigores de los entornos de procesamiento diario.

Conexión del rotor y eje completamente sellada de la zona del producto para evitar cualquier contaminación y reduce el riesgo de corrosión interna.

Sellos de carga frontal de fácil acceso, reducen tiempos de mantenimiento y están disponibles en varios materiales y tipos.

Versatilidad de capacidad de flujo bidireccional y montaje de 3 vías para fácil integración en los sistemas de proceso.

Diseñado para larga vida útil con excepcional robustez, marco de acero inoxidable, rodamientos cónicos dobles, lubricación positiva de los rodamientos, no tiene contacto interno de deslizamiento o rodadura ni contacto rotor-rotor y uso de un resorte ondulado para conservar sello externo.

Alta eficiencia de rotores con grandes cavidades de fluidos y de fácil entrada, puertos anti-cavitación. Incluso para fluidos no lubricantes y abrasivos.

Aplicaciones para la Bomba Universal 3:

  • Alimentos y Bebidas
  • Enlatados
  • Productos Lácteos
  • Farmacéutico / Cosmético
  • Químico / Industrial

Características Técnicas de la Bomba Universal 3:

  • Cumple normas FDA, 3A y EHEDG.
  • Presiones de trabajo hasta 500 psi (34.5 bar). Dependiendo el modelo.
  • Temperatura de trabajo -40°C A 140°C.
  • Acabado superficial de 32 Ra.
  • Distintos tipos de sello:
    • Simple sello Mecánico.
    • Doble sello Mecánico.
    • Simple Oring (hasta 100 psi)
    • Doble Oring (hasta 100 psi)
  • Limpieza CIP (Por sus siglas en inglés de Clean In Place).
  • Flujo Bidireccional.
  • Diseño exclusivo de sello mecánico.
  • Dimensiones intercambiables de instalación entre las Bombas Universal I y Universal II (Excepto para los tamaños 320 y 324).
  • Sin rodamientos en la Zona del producto.
  • Rotores exclusivos Waukesha Alloy 88, que permite el funcionamiento con menores holguras y el bombeo de un amplio rango de viscosidades.

Opcionales:

  • Acoplamiento tipo tru-fit.
  • Brida rectangular. Especificamente diseñada para bombear productos “imposibles de bombear”, tales como masa, emulsión de carne, postres y quesos, que causan la cavitación en las bombas convencionales.
  • Caja de engranajes en acero inoxidable.
  • Electro-pulido de las superficies en contacto con el producto.
  • Alineación de puertos vertical.
  • Distintos tipos de conexiones como Clamp, SMS, IMDA, Brida etc..
  • Recubrimiento de Diamante para aplicaciones altamente abrasivas.
  • Rotor de simple ala para causar el mínimo daño a partículas.
  • Rotores en Acero Inoxidable 316L.
  • Eje en acero inoxidable 17-4PH para dar mayor resistencia al torque.

       Distintos tipos de tapa:

  • Enchaquetada.
  • Válvula de Alivio Interna.
  • Con Dren Frontal.
  • Con Válvula de alivio neumática.
  • Pruebas Certificadas y con testigos.
  • Mapeo de Ra.

Materiales de Bomba Universal 3:

Cuerpo: Acero Inoxidable 316L.

Rotores: Alloy 88, Opcional 316L.

Flecha: Acero Inoxidable 316L.

Elastómeros: FKM - Viton, EPDM, Buna, Silicón, FFKM – Kalrez.

Sello: Carbón, Cerámica, Óxido de Cromo, Carburo de Silicio, Carburo de Tungsteno.

Caja de Engranaje: Acero Inoxidable 304
